Fase 1: Conhecendo a protoboard
A protoboard liga furos entre si por tiras metálicas escondidas. Em cada linha, os furos a–e formam um mesmo ponto elétrico (um nó), e os furos f–j formam outro. O canal central separa os dois lados. Os trilhos laterais, marcados com + e −, percorrem a placa inteira e servem para distribuir a alimentação.
Vídeo: conhecendo a protoboard
Vídeo do YouTube para complementar o estudo. É preciso ter acesso à internet para assisti-lo.
Objetivo de aprendizagem
Materiais necessários
- Protoboard.
Compatível com o inventário informado (quantidades de exemplo, editáveis no modo professor).
Esta fase não possui circuito elétrico: a atividade é de exploração da protoboard, sem bateria.

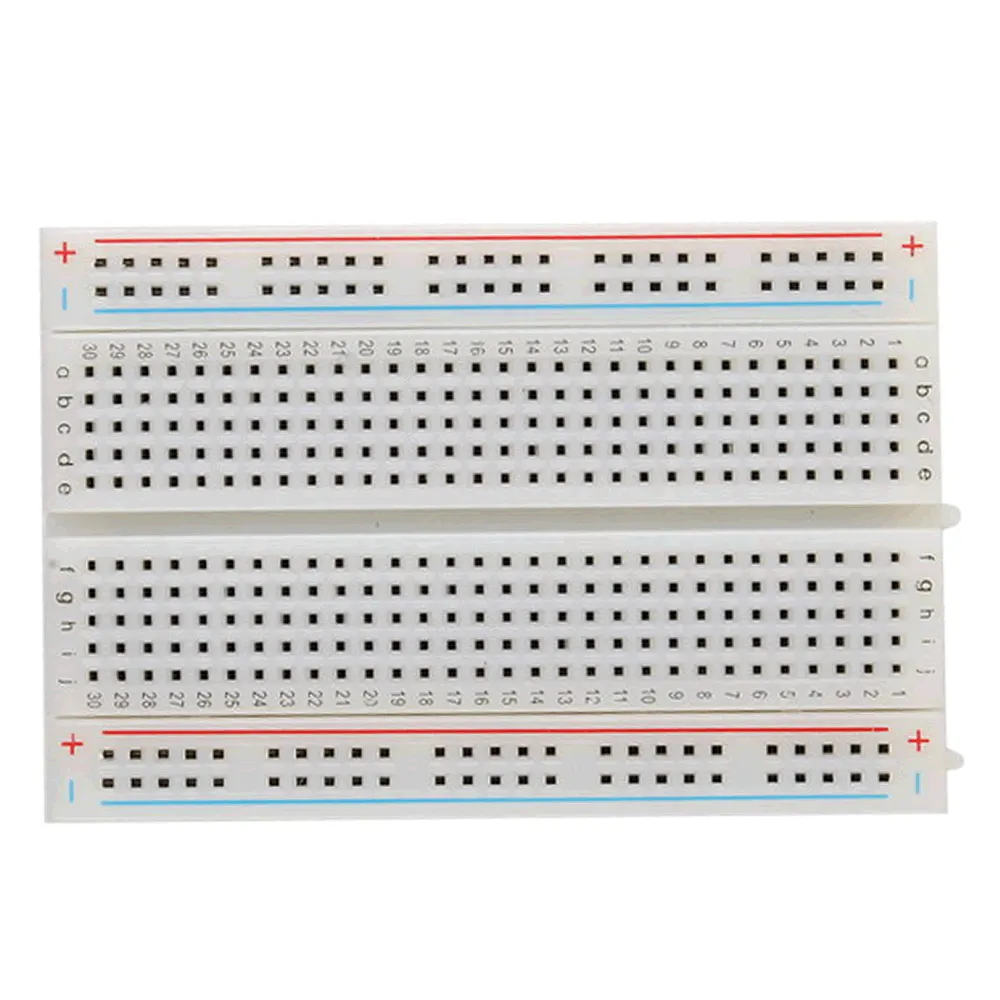

Modelo de placa: Protoboard de 30 linhas (1–30) e 10 colunas (a–j), com canal central entre as colunas e e f e dois trilhos de alimentação (+ e −) contínuos. Algumas placas reais têm os trilhos de alimentação interrompidos no meio — confira a sua antes de confiar na continuidade. Descrição do diagrama: Protoboard vazia, com 30 linhas, colunas a a j, canal central e trilhos de alimentação mais e menos.
Instruções de montagem
- Mantenha a bateria desconectada durante toda a montagem. Só conecte ao final, após a conferência.
- Nesta fase a bateria não é usada: a atividade é apenas de observação das conexões internas da protoboard.
Antes de ligar: sua previsão
Resultado esperado
Você deve concluir que: a–e de uma linha = um nó; f–j da mesma linha = outro nó; e os trilhos + e − são nós compridos, ao longo de toda a placa.
Limitações: Algumas placas reais têm os trilhos de alimentação interrompidos no meio. Confira a sua placa antes de confiar na continuidade do trilho. O aplicativo não detecta nem mede o circuito físico.
Dicas progressivas
Tente sozinho primeiro. As dicas aparecem uma de cada vez.
Checklist antes de energizar
Perguntas de verificação
Solução
A solução fica oculta até você pedir para revelar.
Concluir a fase
Para concluir: acerte todas as perguntas de verificação e confirme manualmente todos os itens do checklist de montagem. O aplicativo não consegue verificar o seu circuito físico.
- Perguntas de verificação: ainda incompletas
- Checklist: faltam itens
